Q/JLYJ7110195D-2017汽车电线束低压连接器技术条件之结合温度振动
发布时间:2020-04-06 16:01:32
Q/JLYJ7110195D-2017汽车电线束低压连接器技术条件之结合温度振动
具体测试细分项目:
重复插入及拔出
外观检查
结合温度振动
外观检查
接触电阻
试验条件:
1、试验前样品预处理:将样品在室温(23±5)℃,相对湿度45%~75%下存放24h;
2、试验前进行10次重复插入及拔出试验,插拔循环后进行外观检查;
3、试验方法:试验方法:将测试样件插满端子嵌合好后等分成2组(电线预留300mm长),第一组样品电线端部相互焊接,形成单一连续的电流路径,导通100mA电流进行瞬断监测。第二组样品不监测瞬断,进行振动等级和温度等级的结合温度振动试验;(对于V2的产品先进行正弦振动,再进行随机振动,对于V1和V3的产品只做随机振动)
振动等级分类(V)如下表:
温度等级分类(T)如下表:
等级 | 工作温度范围(℃) | 环境温度范围(℃) | 使用位置 |
T1 | -40 ~ +100 | -40 ~ +85 | 乘客区和行李舱 |
T2 | -40 ~ +125 | -40 ~ +100 | 发动机舱内非本体 |
T3 | -40 ~ +155 | -40 ~ +125 | 发动机本体及热部件 |
T4 | -40 ~ +175 | -40 ~ +150 | 高温部位(供需双方协商) |
a) 等级V1——安装在车身或底盘。采用总均方根加速度20.9m/s2,按照GB/T 2423.56-2006标准完成随机振动试验,试验参数如图1和表1所示,每轴(X/Y/Z)的试验时间24h。图中:横坐标——功率谱密度;纵坐标——频率
图1 随机振动
表1 随机振动
频率(Hz) | 加速度谱密度(m/s2)2/Hz | 功率谱密度g2/Hz |
10 | 7 | 0.073 |
50 | 3.5 | 0.036 |
60 | 1.75 | 0.018 |
1000 | 0.06 | 0.0006 |
b) 等级2——安装在发动机:
1) 正弦振动试验。采用扫描速率≤1oct/min,按照GB/T 2423.10标准完成正弦振动试验,试验参数如图2和表2所示,每轴(X/Y/Z)的试验时间为24h;
2) 随机振动试验。采用总均方根加速度181m/s2,按照GB/T 2423.56-2006标准完成随机振动试验,试验参数如图3和表3所示,每轴(X/Y/Z)的试验时间为24h。
图中:横坐标——功率谱密度;纵坐标——频率
图2 正弦振动
表2 正弦振动
频率(Hz) | 加速度(m/s2) |
100 | 100 |
150 | 150 |
200 | 200 |
240 | 200 |
255 | 150 |
440 | 150 |
图中:横坐标——功率谱密度;纵坐标——频率
图3 随机振动
表3 随机振动
频率(Hz) | 加速度谱密度(m/s2)2/Hz |
10 | 10 |
100 | 10 |
300 | 0.51 |
500 | 20 |
2000 | 20 |
c) 等级3——安装在车轮。采用总均方根加速度107.3m/s2,按照GB/T 2423.56-2006标准完成随机振动试验,试验参数如图4和表4所示,每轴(X/Y/Z)的试验时间为8h。

图中:横坐标——功率谱密度;纵坐标——频率

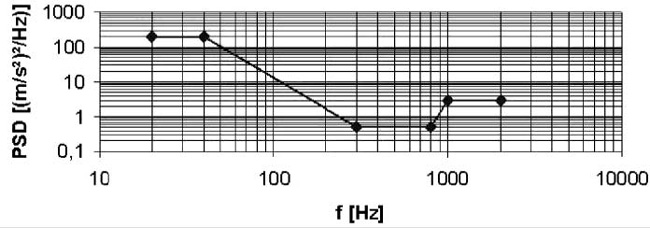

图4 随机振动
表4 随机振动
频率(Hz) | 加速度谱密度(m/s2)2/Hz | 功率谱密度g2/Hz |
20 | 200 | 2.08 |
40 | 200 | 2.08 |
300 | 0.5 | 0.005 |
800 | 0.5 | 0.005 |
1000 | 3 | 0.031 |
2000 | 3 | 0.031 |
在试验过程中,按照图5和表5完成温度循环试验。

图中:横坐标——时间;纵坐标——温度 1—等级1;2—等级2;3—等级3;4—等级4

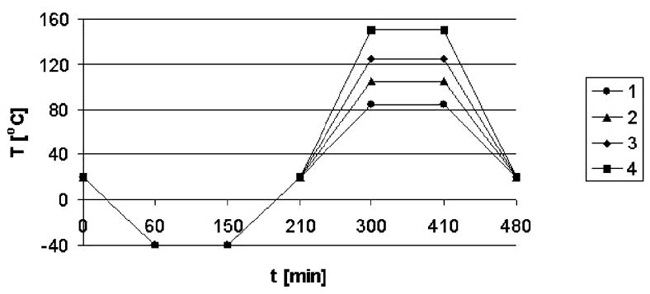

图5 温度循环图
表5 温度循环表
时间(min) | 温度 |
等级1(℃) | 等级2(℃) | 等级3(℃) | 等级4(℃) |
0 | 20 | 20 | 20 | 20 |
60 | -40 | -40 | -40 | -40 |
150 | -40 | -40 | -40 | -40 |
210 | 20 | 20 | 20 | 20 |
300 | 85 | 105 | 125 | 150 |
410 | 85 | 105 | 125 | 150 |
| 20 | 20 | 20 | 20 |
试验要求:
1、端子:头部应导向合理,应无明显变形、毛边、锈斑等不良;
2、护套:应无明显变形、缩水、毛边、流痕等不良;
3、连接器:试验后应无物理变形、开裂等影响功能的缺陷;
4、接触电阻:接触电阻判定如下表:
端子片宽(W)mm | 接触电阻/mΩ |
初始测 | 耐久试验后 |
0.5≤W<1.8 | ≤10 | ≤15 |
1.8≤W<9.5 | ≤5 | ≤10 |
5、试验过程中电阻值连续大于7Ω的时间应不大于1μs。
