波峰焊后发现PCBA上有白色斑点的原因是什么?

发布时间:2020-04-04 09:22:47
    客户反馈波峰焊后发现PCBA上有白色斑点要求分析原因。
    对样品的两处起泡位置进行切片分析,使用金相显微镜对切片进行观察,明显可见起泡位置的裂纹在基材PP片内部靠近波峰焊焊接面处沿着树脂和玻纤的交界面裂开。

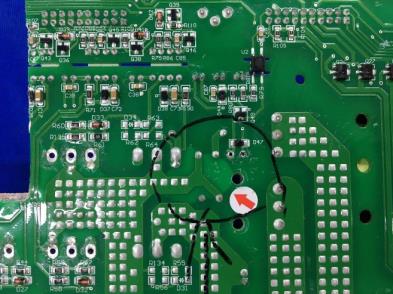

样品

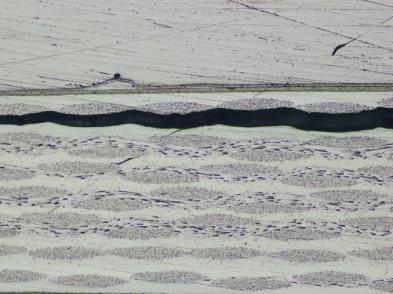

树脂和玻纤的交界面裂开

树脂和玻纤的交界面裂开
    初步推测可能是PCB本身含水量较高,水汽在高温下汽化,当气压超过PCB板材能够承受的应力就会出现爆板分层问题。设计试验取三块正常样件,分别进入266℃锡炉10s,288℃锡炉10s;第三块125℃烘烤24h后浸入288℃锡炉10s。结果显示第一、第二块板子均出现了同上面一样的裂痕。由此确定是板材吸潮导致的爆板。

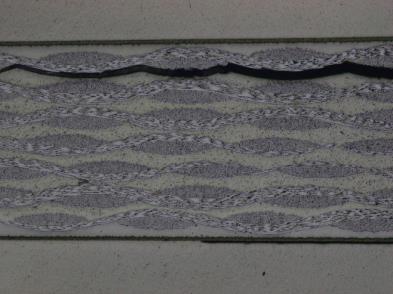

288℃浸锡10s,出现同样裂痕

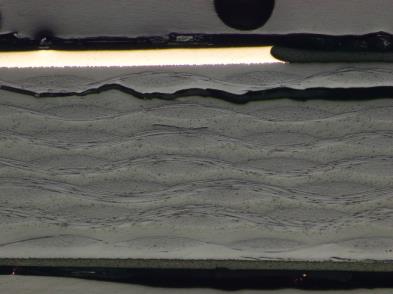

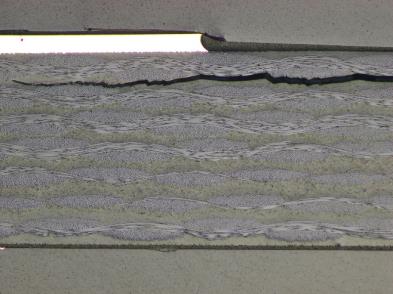

260℃浸锡10s,出现同样裂痕

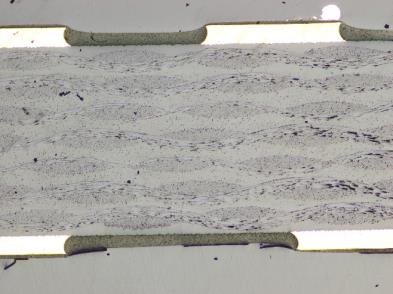

在125℃的条件下烘烤24h后,将其整体浸入288℃锡炉中10s后取出,未见裂痕

建议:改善PCB储存条件,并在贴装前增加预烘过程或延长烘烤时间
